Conjunto de Desenvolvimento DJI E-Port

Visão geral

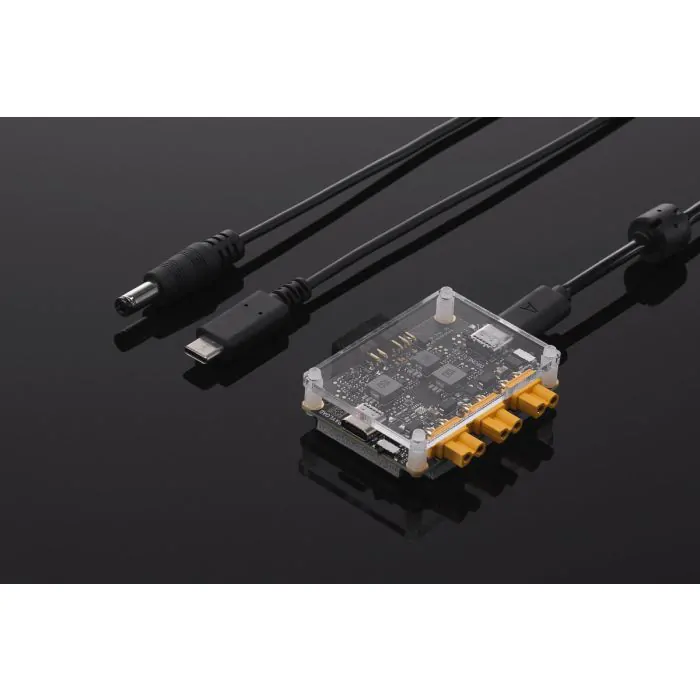

O kit de desenvolvimento pode converter a E-Port da aeronave em várias portas de hardware padrão, como as portas de saída de energia XT30, a porta USB 2.0 e a porta de sinal UART/PPS, tornando conveniente para os desenvolvedores conectar equipamentos de hardware e executar o desenvolvimento e a depuração do SDK.

Pontas
1. Ao usar a placa adaptadora, certifique-se de colocá-la em uma posição apropriada para evitar curtos-circuitos causados pelo contato entre a placa adaptadora e o braço da aeronave.

2. Se a placa adaptadora estiver integrada a um produto de carga útil, certifique-se de projetar um sistema de dissipação de calor e uma tampa de blindagem metálica.

3. Se forem detectadas faíscas, fumaça, odores estranhos ou outras anormalidades, desconecte a placa adaptadora da fonte de alimentação imediatamente.

4. Ao utilizar todas as três portas de alimentação do XT30, a potência total de saída deve ser menor que a potência máxima de saída da aeronave. Certifique-se de desenvolver cargas úteis dentro das especificações de saída.

Compatibilidade
Série DJI Mavic 3 Enterprise

Matriz 350 RTK

Matriz 300 RTK

Matriz 30/30T

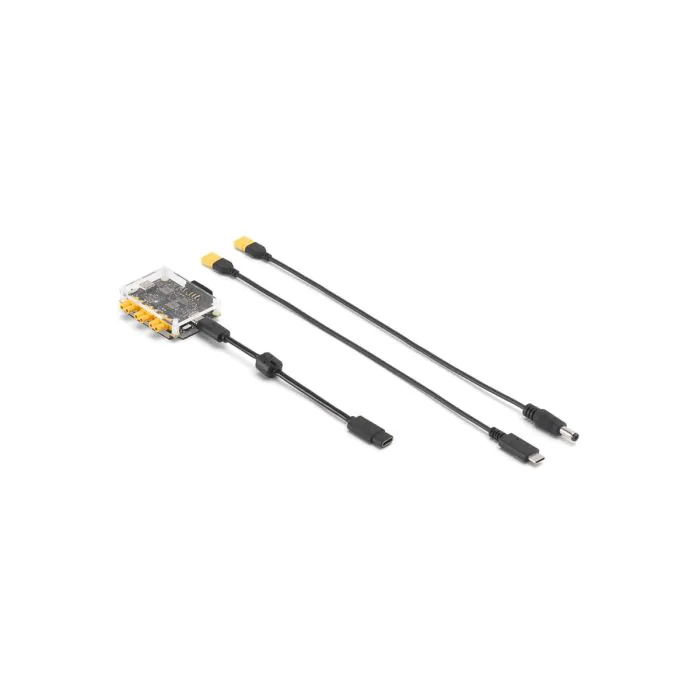

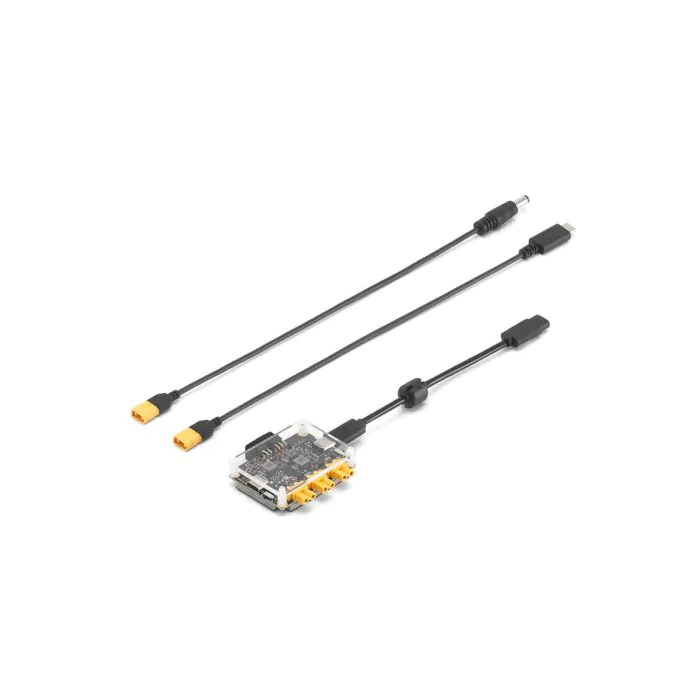

Na caixa

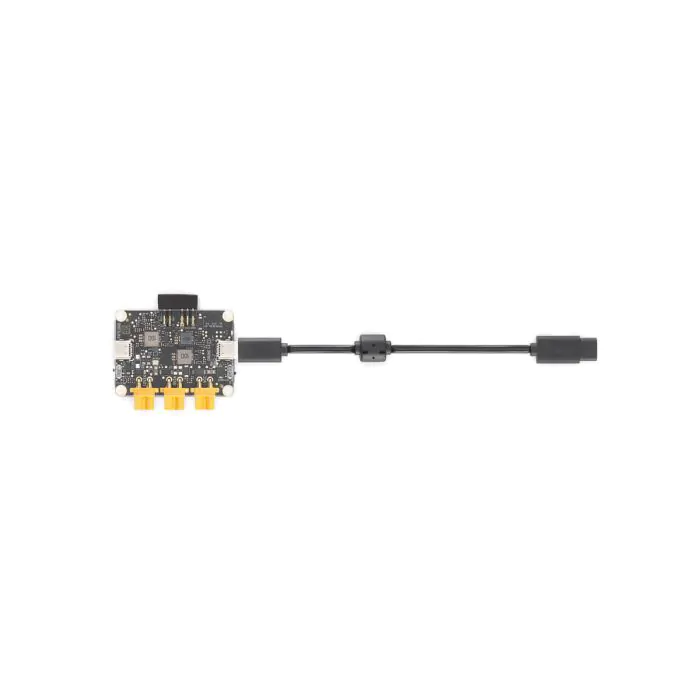

Placa adaptadora E-Port × 1

Protetor de Cabeçalho de Pino × 1

Cabo coaxial E-Port (150 mm) × 1

Cabo de alimentação XT30 para USB-C (300 mm) × 1

Cabo de alimentação XT30 para DC5.5 (300 mm) × 1

Especificações
Dimensões da placa adaptadora: 55×40×9 mm (C×L×A)

Saída de potência VCC XT30:

DJI Mavic 3E/3T: 12-17,6 V/4 A

Série Matrice 30: 19,2-26,1 V/4 A

Matriz 300 RTK: 24 V/4 A

Matriz 350 RTK: 24 V/4 A

XT30 12V Potência de saída: 12 V/2 A

XT30 5V Saída de energia: 5 V/2 A
